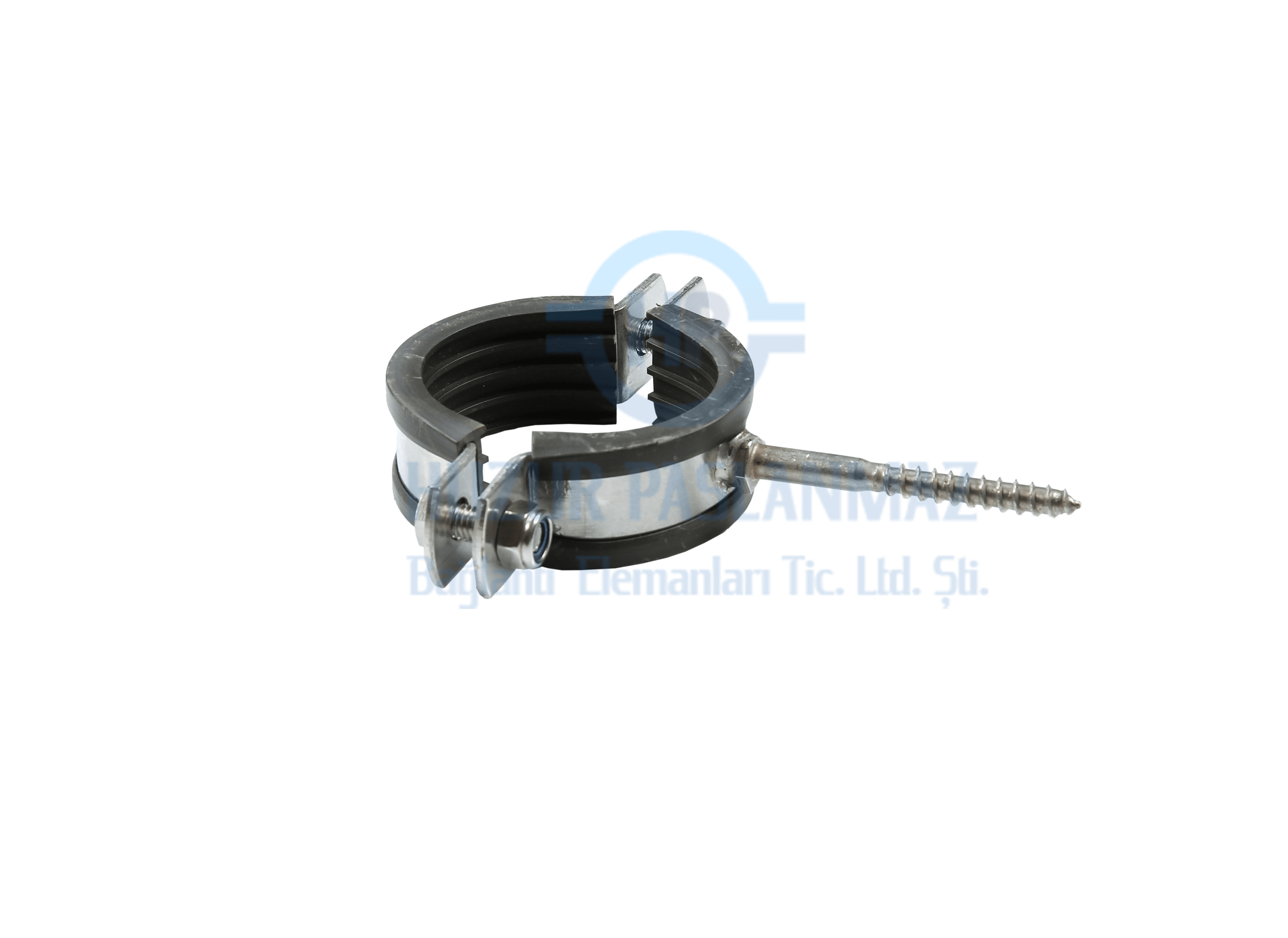

Paslanmaz Trifonlu Lastikli Kelepçe
Ürün Özeti
Paslanmaz Trifonlu Lastikli Kelepçe; duvar, tavan ve zemin gibi yüzeylere boru sabitlemek için kullanılan, trifon vidalı montaj özelliğine sahip bir boru askı kelepçesidir. Sahada paslanmaz trifonlu doğalgaz kelepçesi, trifonlu boru kelepçesi veya trifonlu boru askı kelepçesi olarak da adlandırılır. AISI 304/304L ve 316/316L paslanmaz çelik gövde ile izole lastikli iç yüzey, boru ile montaj yüzeyi arasındaki titreşimi ve darbeyi sönümleyerek uzun ömürlü ve güvenli kullanım sağlar.
Öne Çıkan Özellikler
- Trifon vidalı tasarım sayesinde duvar, tavan veya zemine dübel ile doğrudan montaj imkânı
- Lastikli gövde yapısı ile titreşim ve gürültü sönümleme
- AISI 304/304L ve AISI 316/316L paslanmaz çelik gövde ile yüksek korozyon dayanımı
- Farklı boru çaplarına uygun geniş ölçü aralığı ile tesisat, HVAC ve proses hatlarında kullanım
- Doğalgaz, su ve ısıtma-soğutma boru hatlarında boru sabitlemeye uygun tasarım (proje ve standartlara uygun montaj ile)
Teknik Bilgiler
| Ürün Adı | Paslanmaz Trifonlu Lastikli Kelepçe |
|---|---|
| Malzeme Gövde | AISI 304/304L – AISI 316/316L Paslanmaz Çelik |
| İç Lastik | İzole kauçuk / lastik, titreşim ve ses sönümleyici |
| Ölçü Aralığı | Farklı boru çapları için DN ve inç ölçü seçenekleri (ayrıntılar teknik tabloda) |
| Bağlantı Tipi | Çift cıvatalı, fiberli somun ve trifon vidalı duvar / tavan montajı |
| Yüzey | Paslanmaz gövde, 2B yüzey |
Kullanım Alanları
- Endüstriyel sanayi ve fabrikalarda boru tesisatında
- Doğalgaz boru tesisatlarında boru sabitleme (uygun proje ve gaz dağıtım şartlarında)
- Su ve ısıtma-soğutma (HVAC) boru hatlarında
- Makine ve ekipman üzerinde boru ve hat sabitleme
- Proses hatları ve endüstriyel boru sistemlerinde
- Duvar, tavan veya beton yüzeylere dübel ile boru askılama uygulamaları
Sık Sorulan Sorular
Trifonlu lastikli kelepçe hangi durumlarda tercih edilir?
Duvar, tavan veya zemine dübel ile doğrudan sabitleme yapılacak boru hatlarında,
özellikle doğalgaz, su ve tesisat borularının sağlam ve güvenli şekilde
tutulması için trifonlu lastikli kelepçe tercih edilir. Lastikli gövde yapısı
sayesinde titreşim ve sesin azaltılmasına da yardımcı olur.
Somunlu lastikli kelepçe yerine ne zaman trifonlu lastikli kelepçe kullanmalıyım?
Somunlu lastikli kelepçede genellikle tij / gijon ve konsol veya ray sistemi ile
montaj yapılırken; trifonlu lastikli kelepçede kelepçe, trifon vida ve plastik
dübel ile doğrudan duvar, tavan veya zemine sabitlenir. Konsol, ray veya ek
taşıyıcı kullanılmadan hızlı ve pratik montaj istenen uygulamalarda trifonlu
lastikli kelepçe tercih edilir.
304/304L mi yoksa 316/316L mi seçmeliyim?
Standart iç–dış ortam koşullarında genellikle 304/304L paslanmaz çelik yeterlidir.
Daha korozif ortamlarda, kimyasal tesislerde veya deniz suyu etkisinin olduğu
bölgelerde 316/316L paslanmaz çelik tercih edilmelidir. Uygulama alanınıza göre
malzeme seçimi konusunda teknik destek sunabiliriz.
Özel ölçü paslanmaz trifonlu lastikli kelepçe üretimi yapıyor musunuz?
Evet. Boru dış çapı, montaj şekli (duvar, tavan, beton yüzey vb.), istenen trifon
vida boyu ve gerekiyorsa teknik çizim / ölçü paylaşılması durumunda proje bazlı
özel ölçü paslanmaz trifonlu lastikli kelepçe üretimi yapılabilmektedir.

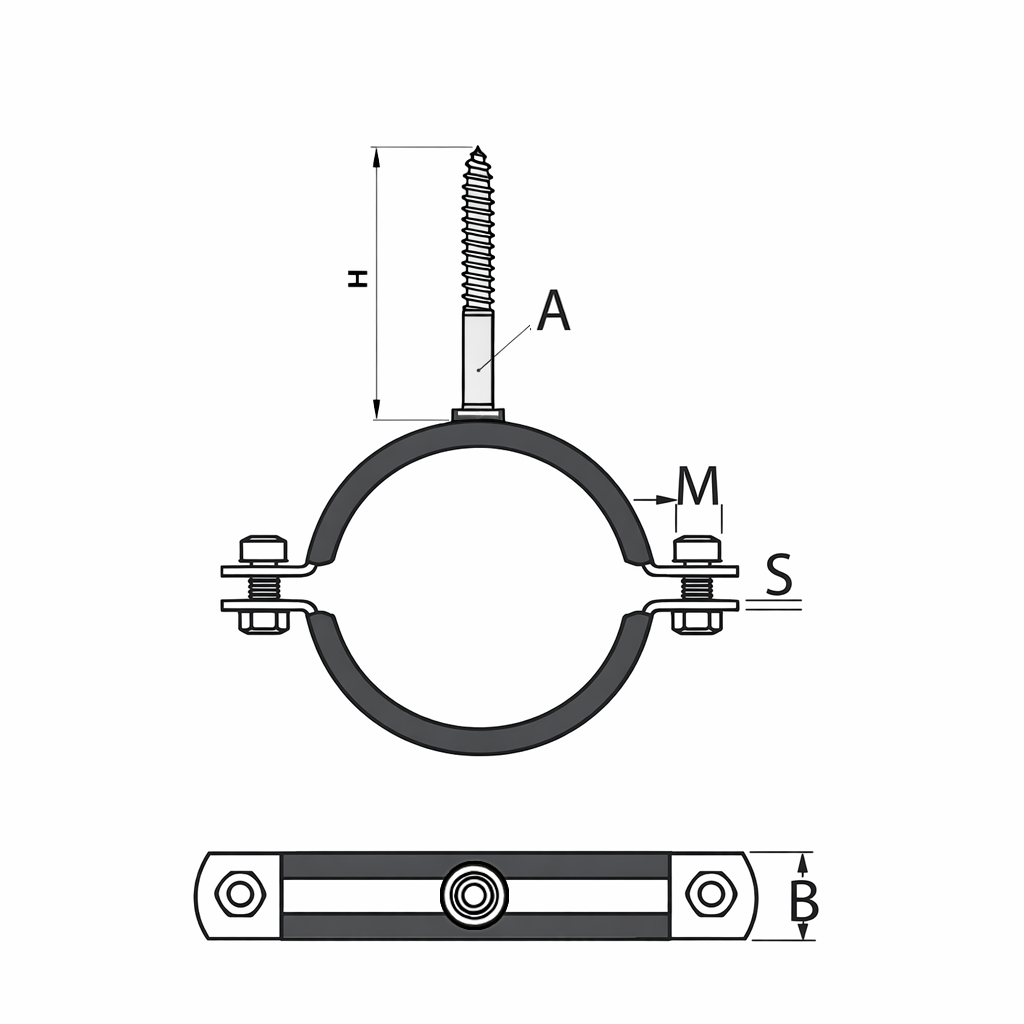

Teknik Ölçü Tablosu
| Ölçü (DN / inç) | Boru Çapı (mm) | [B]Ebat / [S] Et Kalınlığı (mm) | [M]Civata, Fiberli Somun Ölçüsü | [A/H]Trifon ölçüsü |
|---|---|---|---|---|
| DN15 (1/2") | Ø 21,1 | 19,5x2mm | M6X16 / M6 | M6x70 |
| DN20 (3/4") | Ø 26,9 | 19,5x2mm | M6X16 / M6 | M6x70 |
| DN25 (1") | Ø 33,7 | 19,5x2mm | M6X16 / M6 | M6x70 |
| DN32 (1 1/4") | Ø 42,4 | 19,5x2mm | M6X16 / M6 | M6x70 |
| DN40 (1 1/2") | Ø 48,3 | 19,5x2mm | M6X16 / M6 | M6x70 |
| DN50 (2") | Ø 60,3 | 24,5x2,5mm | M8X20 / M8 | M8x70 |
| DN65 (2 1/2") | Ø 76,1 | 24,5x2,5mm | M8X20 / M8 | M8x70 |
| DN80 (3") | Ø 88,9 | 24,5x2,5mm | M8X20 / M8 | M8x70 |
| DN100 (4") | Ø 114,3 | 24,5x2,5mm | M8X20 / M8 | M8x70 |
| DN125 (5") | Ø 139,7 | 24,5x2,5mm | M8X20 / M8 | M8x70 |
| DN150 (6") | Ø 168,3 | 24,5x2,5mm | M8X20 / M8 | M10x70 |
| DN200 (8") | Ø 219,1 | 24,5x2,5mm | M8X20 / M8 | M10x70 |
| DN250 (10") | Ø 273,0 | 24,5x2,5mm | M8X20 / M8 | M12x70 |
| DN300 (12") | Ø 323,0 | 24,5x2,5mm | M8X20 / M8 | M12x70 |
Teklif ve Bilgi: Ölçü ve adet bilgilerinizi ileterek WhatsApp veya e-posta üzerinden hızlı fiyat ve termin alabilirsiniz.
